Растворный узел

Растворный узел для удобрений

Для организации работы по изготовлению растворов минеральных удобрений с микроэлементами и масштабного применения микробиологических препаратов и микроорганизмов,  предлагаем на базе имеющихся емкостей обустройство растворного узла. Производительность по отгрузке до 50 куб час., по смешиванию 800 кг – 15 мин ( сульфат аммония, аммиачная селитра, карбамид) и.т.п.. Степень фильтрации на выходе 130 мкн. Доставку  биг бэгов к узлу смешивания сможет обеспечить обычный КУН.

В установку входит:

  1. Узел смешивания состоящий из пяти кубовой конической емкости производства «АНИОН». Системы запорной арматуры и фильтрации –
  2. Насосный узел состоящий из - насоса предназначенного для работы с агрессивными жидкостями мощность 11кВт в обвязке с распределителем потоков (нержавейка) фланцевое исполнение ДУ 80/70 –
  3. Обвязка существующих емкостей: Арматура ПВХ, нержавейка, ДУ 80/70. Обвязка водопровод → накопительные емкости → узел смешивания →
  4. Верхняя заправка типа – журавль. Состав арматура 3ʺ, фильтр дисковый 10 бар, кран ПВХ, быстроразъемы, металлоконструкция 4,2 м. –

Наши работы:

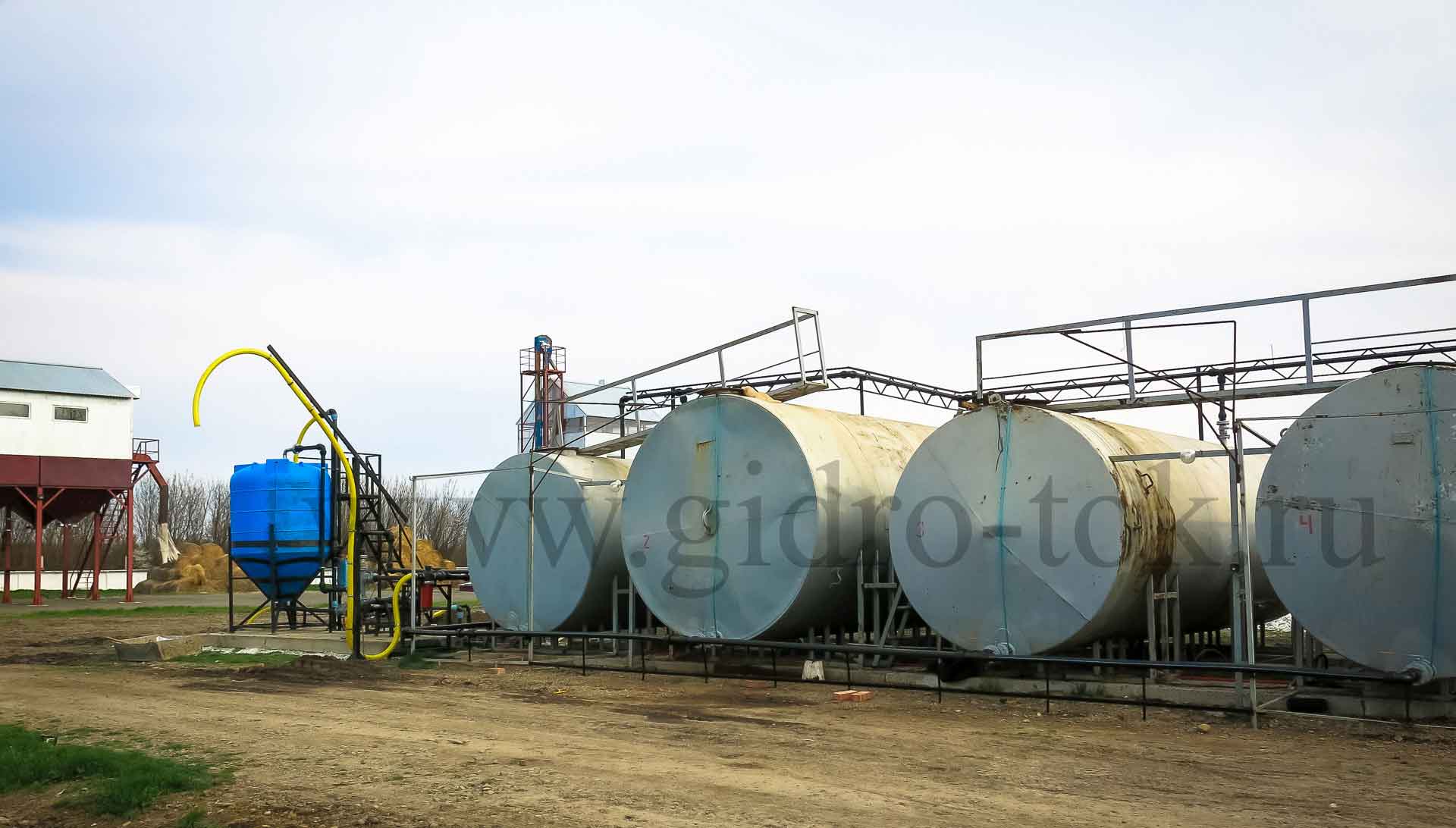

Растворный узел с 3 ёмкостями пластиковыми и узлом хранения КАС-32

(Общий вид растворного узла)

Общий вид растворного узла и узла хранения, для смешивания удобрений

(Крупный план растворного узла и "журавля" для заправки)

Общий вид растворного узла

(Засыпка кристаллического сульфата аммония для смешивания)

Подача Manitou 800кг. мешка аммиачной селитры, для смешивания

(Весовой терминал растворного узла для точной концентрации раствора)

Весовой терминал с возможностью установки 3 значений веса

Растворный узел на 4 ёмкости металлических, с "журавлём" для заправки

(Вид 1- Общий)

общий вид растворного узла

(Вид 2 Заправка)

Заправка с помощью растворного узла



Растворный узел на 5 ёмкостей пластиковых, со смотровой площадкой

(Вид спереди)

Растворный узел Вид спереди

(Вид сзади)

Растворный узел Вид сзади
